随着我国环境保护意识的不断增强,大型平底污泥料仓在污水处理厂的应用与日俱增。其主要工作原理是,污泥被干泥泵输送到平底的中空筒形仓体中储存,当需要卸料时,仓底的滑架在液压推杆的驱动下不断往复运动,将污泥刮入仓库卸料口下方的螺旋输送机内,然后通过输送机排出仓体,实现卸料。其优点是工作环境整洁,有害气体便于处理,自动化程度高,对土壤和空气污染小。但是滑架卸料结构也具有一些明显的缺陷:

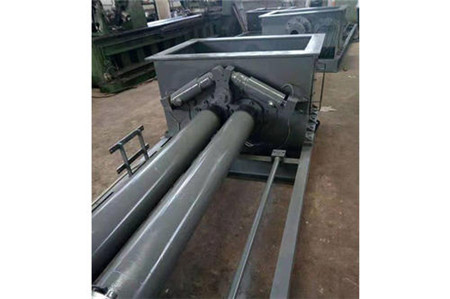

污泥料仓的仓底卸料结构 污泥料仓技术

一、除了监控液压推杆的推力外,由于滑架是沿推杆进行准直线的往复运动,为避免行程过大损坏仓体,需对其行程进行监控,同时,为了保证运动的直线度,防止滑架因受力不均左右摆头,还要安装运动导轨,从而增加了磨损点、系统负载和导轨卡死的不安全因素;


二、滑架结构工作时紧贴仓底,为了保证滑架的刚度和运行的平顺,其仓底平面度要求较高;


三、传统滑架泥仓采用的是液压推杆驱动,系统复杂、可靠性低、维修价格昂贵;我国液压系统技术上属于传统弱项,由于进口液压设备价格昂贵,而导致大型平底泥仓大规模推广遇到价格障碍。

污泥料仓的仓底卸料结构 污泥料仓技术

针对上述情况,业内急需一种机械卸料机构,以取代液压推进的滑架卸料结构。


本实用新型是通过以下技术方案实现的:


一种污泥料仓的仓底卸料结构,所述污泥料仓呈开口向上的圆筒形,仓底中心开设通孔,通孔两侧沿径向对称开设长条形的卸料口,其特征在于:


靠近仓底上方、平行于仓底布置翼板,翼板和仓底之间留有间隙,翼板呈沿对角线左右对称的六边形,翼板中心开设主轴孔,主轴孔轴心与仓底轴心重合,翼板外缘的旋转面与两卸料口内侧相切,以翼板的六边形外缘任一斜边命名为第一斜边,则其它斜边顺次为第二、第三、第四、第五、第六斜边,


翼板两侧、对称布置一对呈倒“Y”形的刮架,刮架的第一、第二斜刮条关于直刮条对称,第一、第二斜刮条的长度大于直刮条长度,第一、第二斜刮条的夹角等于翼板第一、第三斜边延长线的夹角,


靠近翼板的第一、第三、第四、第六斜边,沿斜边倾斜方向在翼板内开设长形安装孔,刮架的第一、第二斜刮条端部插装入安装孔内,两个刮架的第一、第二斜刮条与翼板的第二、第五斜边分别围成三角形的进料口,


直刮条端部沿仓底径向外伸、靠近仓底侧壁,


翼板顶部中心布置导泥板,导泥板呈倒扣的中空碟形,碟形边缘固定在翼板上,导泥板顶部中心立式固定一个半环形的导泥环,


仓底的通孔下方同轴固定轴承,轴承内装配一根主轴,主轴上端伸出通孔、固定在翼板主轴孔内,主轴上端位于导泥板下方,下端固定传动链轮,传动链轮外缘位于两卸料口之间,


垂直于仓底卸料口长度方向,沿仓底径向布置水平的传动链条,传动链条一端套装在传动链轮上,一端伸出仓库外侧、套装主动链轮,主动链轮固定在电机输出轴上,主动链轮外径大于传动链轮外径。


当需要卸料时,仓底的翼板-刮架组成的旋架结构在电机的减速驱动下旋转,将污泥刮入仓库卸料口排出,通过卸料口下方的螺旋输送机排出仓体,实现卸料。


旋架结构运动形式为单一的旋转运动,不存在运动死点和额外的限位机构,可以简化控制系统,提高运行的安全性。旋架轴向为自由状态,且具有较大的刚性,不需和仓底贴合。相比之下,旋架结构不但增强了可靠性,而且可以简化结构降低成本。

污泥料仓的仓底卸料结构 污泥料仓技术

液压驱动系统虽然结构复杂,但是推力巨大,可以克服多重阻力,因此不必过于考虑滑架体的设计。如果本实用新型中只是直接将推杆换成减速电机,使滑架体旋转起来,那么由于现有结构过于沉重,摩擦力巨大,几乎无法实现。因此对旋架结构进行了全面的优化设计:翼板悬空在仓底上还能够有效减少摩擦阻力;在翼板上增加导泥板同时采用渐变截面设计减小行进阻力;采用弹簧钢板叠加的方式制造翼板提高刚度,减轻自重。通过以上措施,驱动新设计的旋架只需要20000N·M,比原来降低了50%。使应用减速电机系统替代液压系统成为可能。

以上就是全部的介绍内容,想了解更多请继续关注我们http://www.wxhengke.net/
